Çapa Girişini Kaldırma
Kaldırma çapası, manganez çelikten sıcak dövülür . Eski kafa, kaldırma gözünün devreye girdiği küresel oturma sağlarken, disk şeklindeki bir ayak, sahte bir parça olması nedeniyle, hızlı kaldırma ankrajı, güvenli çalışma yüküne veya iş parçacığına bağlı olarak, güvenli çalışma yüküne bağlı değildir. Yapı . Bu, çapanın OSHA gereksinimini kolayca karşılamasını sağlar.
Kaldırma çapaları, debriyajlar ve aksesuarlar, prekast beton elemanların nakliye, arma ve kaldırma sırasında kaldırma beton bileşenlerini kolay, verimli ve daha güvenli hale getirir . pim kaldırma çapası
Kaldırma Çapası Sistemi, kaldırma ankrajları, girinti şekillendiricileri ve özel uydurma kaldırma debriyajlarını birleştiren tamamen tasarlanmış bir yaklaşım kullanır . Kaldırma ankrajları sistemini kullanarak daha az arıza ile sonuçlanır, hasar veya inşaat gecikmeleri nedeniyle zaman ve maliyetten tasarruf sağlar .
Lifting Anchor is the most versatile and widely used anchor in the Lifting Anchor range. Available in a wide range of Working Load Limits (WLL), all Lifting anchors comply with AS 3850.1:2015. Consistent with Reid's commitment to local testing, Lifting Anchor has been extensively tested in concrete, comprising over 500 individual tests and Yaklaşık 150 ton beton tüketiyor.
Ankraj yalnızca belirtilen GME kaldırma cihazları ile birlikte kullanılabilir .
Küresel kafa ankrajları, sadece prekast beton birimlerinin taşınması için tasarlanmıştır . Taşıma zincirinde (birimin kurulumuna) çoklu kullanımlar ({1}} Bu kurulum ({2}}}}}} Bu kurulum ve uygulama talimatı belirtilmez (}}}}}}}}}}}}}}} CRIPS}}}}} CRIPS}}}}}}},
Üretim ekipmanı ve süreci
Bizi rakiplerimizden ayıran şey, ideal manyetik çözümümüz, mükemmel kalitemiz ve harika hizmetimizdir .
En son teknolojiye sahip ölçüm ve test cihazları ile donatılmış bir test laboratuvarı ile QC Depart'ımız ., yüksek kaliteli standartların sürekli geliştirilmesi ve bakımını sağlar ve müşteri gereksinimlerine ve tüm uygulanabilir düzenlemelere tam uyumu garanti eder .
(Üretim ekipmanı ve aşağıdaki gibi işlem)
Parçaların üretiminden son ürüne kadar, işlem . adımları gerektirir (belirli üretim süreci farklı ekipman özelliklerine bağlıdır)
Kaliteyi sağlamak için, endüstri standardına karşı katı bir kalite kontrolü yapacağız . Özel bir kalite müfettişi her bir işlemi incelemekten sorumludur .
Geçmiş proje
ABD Standart Kaldırma Çapası
Kaldırma ankrajları, yüksek mukavemetli çelikten ve gelişmiş dayanıklılık için özellik dövme uçlarından üretilmiştir . Özel olarak tasarlanmış kaldırma başlığı, bir kaldırma debriyajı veya kaldırma gözü ile etkileşime girerken, büyük dövülmüş ankraj gözü ile birlikte yük dağılımını sağlarken, optimal yük taşıyan kapasite sunmak için betona sabitlenir:. Bu ankrajlar, 4'ü içermek için betona gömülür: Bu ankrajlar, 4'ü oluşturur: 4'ü içermektedir: Bu ankrajlar, 4'ü oluşturur: 4'ü oluşturur: 4'ü içermek için 1 facura oluşturulur: Bu ankrajlar, 4'ü oluşturur: 4'ü oluşturur. Ek güvenilirlik için . Standart koruyucu kaplama, üstün korozyon direnci için sıcak dip galvanizdir .
| Kodlamak | Ton | Uzunluk | Ağırlık Parça başına (LBS) |
1500 psi (LBS) |
2500 PSI (LBS) |
3500 psi (LBS) |
5000 PSI (LBS) |
Min . Kenar gerginliği | Min . kenar kesimi |
| La1t -238 l | 1T | 2-3/8" | 0.13 | 1,045 | 1,350 | 1,600 | 1,910 | 8" | 12" |
| La1t -258 l | 1T | 2-5/8" | 0.14 | 1,160 | 1,500 | 1,770 | 2,000 | 9" | 12" |
| La1t -338 l | 1T | 3-3/8" | 0.16 | 1,900 | 2,000 | 2,000 | 2,000 | 8" | 12" |
| La1t -434 l | 1T | 4-3/4" | 0.21 | 2,000 | 2,000 | 2,000 | 2,000 | 10" | 12" |
| La2t -234 l | 2T | 2-3/4" | 0.32 | 1,375 | 1,775 | 2,100 | 2,510 | 8" | 12" |
| La2t -338 l | 2T | 3-3/8" | 0.35 | 2,000 | 2,700 | 3,250 | 3,900 | 8" | 12" |
| La2t -434 l | 2T | 4-3/4" | 0.45 | 3,250 | 4,000 | 4,000 | 4,000 | 10" | 15" |
| La2t -512 l | 2T | 5-1/2" | 0.48 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| La2t -634 l | 2T | 6-3/4" | 0.58 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| La2t -11 l | 2T | 11" | 0.85 | 4,000 | 4,000 | 4,000 | 4,000 | 11" | 17" |
| La4t -212 l | 4T | 2-1/2" | 0.64 | 1,400 | 1,810 | 2,150 | 2,560 | 8" | 12" |
| Lat -3 l | 4T | 3" | 0.73 | 1,960 | 2,530 | 2,990 | 3,570 | 8" | 12" |
| La4t -312 l | 4T | 3-1/2" | 0.82 | 2,275 | 2,935 | 3,475 | 4,150 | 8" | 12" |
| LA41334L | 4T | 3-3/4" | 0.85 | 2,550 | 3,250 | 3,950 | 4,700 | 8" | 12" |
| La4t -414 l | 4T | 4-1/4" | 0.91 | 3,000 | 3,850 | 4,550 | 5,450 | 9" | 13" |
| La4t -434 l | 4T | 4-3/4" | 0.98 | 3,650 | 4,700 | 5,600 | 6,700 | 10" | 15" |
| La4t -512 l | 4T | 5-1/2" | 1.08 | 4,550 | 5,850 | 6,950 | 8,000 | 11" | 17" |
| La4t -718 l | 4T | 7-1/8" | 1.32 | 6,900 | 8,000 | 8,000 | 8,000 | 15" | 22" |
| La4t -912 l | 4T | 9-1/2" | 1.6 | 8,000 | 8,000 | 8,000 | 8,000 | 17" | 28" |
| La8t -434 l | 8T | 4-3/4" | 2.15 | 4,050 | 5,200 | 6,200 | 7,450 | 10" | 15" |
| La8t -634 l | 8T | 6-3/4" | 2.5 | 7,000 | 9,000 | 10,750 | 12,850 | 14" | 21" |
| La8t -834 l | 8T | 8-3/4" | 3.03 | 12,940 | 16,000 | 16,000 | 16,000 | 18" | 27" |
| La8t -10 l | 8T | 10" | 3.4 | 14,790 | 16,000 | 16,000 | 16,000 | 20" | 30" |
| La8t -1338 l | 8T | 13-3/8" | 4.25 | 16,000 | 16,000 | 16,000 | 16,000 | 27" | 41" |
| La8t -2634 l | 8T | 26-3/4" | 7.9 | 16,000 | 16,000 | 16,000 | 16,000 | 27" | 41" |
| La16t -778 l | 16T | 7-7/8" | 6.6 | 7,000 | 9,000 | 10,750 | 12,850 | 14" | 21" |
| La20t -10 l | 20T | 10" | 8.25 | 11,750 | 15,150 | 17,950 | 21,500 | 20" | 30" |
| La20t -1934 l | 20T | 19-3/4" | 13.5 | 26,000 | 33,800 | 40,000 | 40,000 | 40" | 48" |
Tablo normal ağırlıklı betona dayanmaktadır (145-150 PCF)
Minimum ankraj aralığı 2x yayınlanmış kenar mesafesi .
Yukarıdaki yük değerlerini elde etmek için minimal takviye gereklidir
Yarıçap bölümlerindeki kapasiteler azalır - GME'ye danışın
Yukarıdaki kapasiteler mekanik test, beton test ve mevcut
Yükler, yükleme sırasında değişen koşulları karşılamak için değişen beton mukavemetlerde (PSL) listelenir .
Uygulanan gerçek yükleri belirlemek için uygun arma ve tüm kaldırma açısı yük büyütmeleri kullanılır .
Yayınlanmış değerleri elde etmek için, çapanın ayağının altında 1 "in minimum beton kapağı gereklidir .
Yalıtımlı duvar paneli ve levha uygulamaları için, çapanın ayağı, ayağın üstünde tam beton yatağına ulaşıldığı sürece, ayağın derinliği ile yalıtıma oturabilir veya gömülebilir.
İnce levhaların kaldırılması ve kullanılması için tasarımın, eğilme gerilmelerinin levhayı kırmasını önlemek için levhanın düzgün bir şekilde güçlendirilmesini sağlamalı .
Birincil rekabet avantajlarının kaldırılması
1. 10 yıldan fazla, yapı malzemesi üretimine 4 yıl odaklanıyor
2. GME'nin ürünleri, fabrika KG ve üretim sırasında kalite kontrol kontrolleri tarafından geliştirilir . Gerekirse, her sipariş teste geri dönen bir sertifika ile gönderilebilir.
3. OEM/ODOM yeteneği: 10 yıldan fazla deneyim
Otomatik çapa besleme için optimize edilmiş dönme simetrisi nedeniyle kolay kurulum .
5. kaldırma cihazının ankraja hızlı bir şekilde bağlanması .
6. sağlam, uzun ömürlü kaldırma cihazı .
Geçmiş ürün listesi
Kaldırma
|
|
||||||||

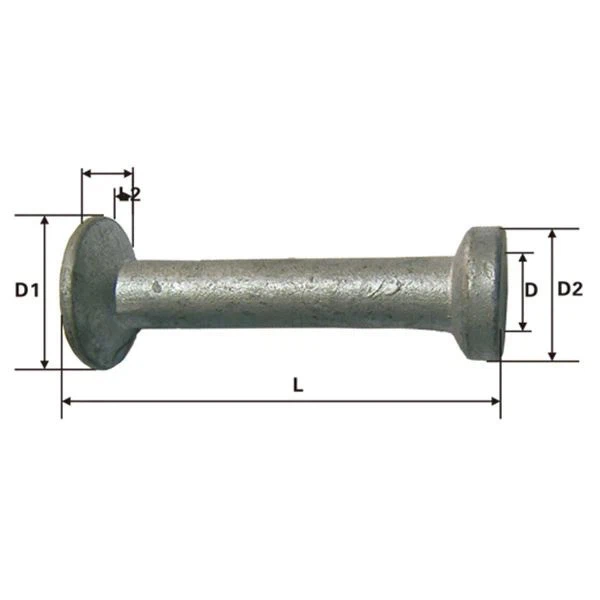

| Kodlamak | Yük grubu | L | D | D1 | D2 | S | R | AR |
| T | mm | mm | mm | mm | mm | mm | mm | |
| La 1.3-120 | 1.3 | 120 | 10 | 19 | 25 | 10 | 30 | 390 |
| La 1.3-240 | 1.3 | 120 | 10 | 19 | 25 | 10 | 30 | 390 |
| La 2-190 | 2 | 190 | 14 | 26 | 35 | 11 | 37 | 450 |
| La 2-280 | 2 | 280 | 14 | 26 | 35 | 11 | 37 | 450 |
| La 2.5-170 | 2.5 | 170 | 14 | 26 | 35 | 11 | 37 | 540 |
| La 2.5-280 | 2.5 | 280 | 14 | 26 | 35 | 11 | 37 | 540 |
| La 4-210 | 4 | 210 | 18 | 36 | 45 | 15 | 47 | 675 |
| La 4-240 | 4 | 240 | 18 | 36 | 45 | 15 | 47 | 675 |
| La 4-340 | 4 | 340 | 18 | 36 | 45 | 15 | 47 | 675 |
| La 4-420 | 4 | 420 | 18 | 36 | 45 | 15 | 47 | 675 |
| La 5-240 | 5 | 240 | 20 | 36 | 45 | 15 | 47 | 765 |
| La 5-340 | 5 | 340 | 20 | 36 | 45 | 15 | 47 | 765 |
| La 5-480 | 5 | 480 | 20 | 36 | 45 | 15 | 47 | 765 |
| La 7.5-300 | 7.5 | 300 | 24 | 46 | 60 | 15 | 59 | 945 |
| La 7.5-540 | 7.5 | 540 | 24 | 46 | 60 | 15 | 59 | 945 |
| La 7.5-680 | 7.5 | 680 | 24 | 46 | 60 | 15 | 59 | 945 |
| La 10-340 | 10 | 340 | 28 | 46 | 70 | 15 | 59 | 1100 |
| La 10-680 | 10 | 680 | 28 | 46 | 70 | 15 | 59 | 1100 |
| La 15-400 | 15 | 400 | 34 | 69 | 98 | 15 | 80 | 1250 |
| La 20-500 | 20 | 500 | 38 | 69 | 98 | 15 | 80 | 1550 |
| La 20-1000 | 20 | 1000 | 38 | 69 | 98 | 15 | 80 | 1550 |
| La 32-700 | 32 | 700 | 50 | 88 | 135 | 23 | 107 | 2150 |
| La 32-1200 | 32 | 1200 | 50 | 88 | 135 | 23 | 107 |
21 |
Çift kafalı kaldırma çapası
|
|
||||||||||
| Kodlamak | Nominal Yük | Boyutlar (mm) | Popüler uzunluk | |||||||
| Ton | D | D1 | D2 | (mm) | ||||||
| DA -1.3 | 1.3 | 10 | 19 | 25 | 50 | 55 | 65 | 85 | 100 | 120 |
| DA -2.5 | 2.5 | 14 | 26 | 35 | 65 | 85 | 110 | 120 | 140 | 170 |
| DA -5.0 | 5.0 | 20 | 36 | 50 | 95 | 120 | 140 | 170 | 180 | 210 |
Kolay kaldırma yardımcı programı
|
|
||||||
| Kodlamak | Boyut | Gerilme yükü | Boyutlar (inç) | Levha kalınlığı | ||
| SWL (LBS) | H | L | D | İnç | ||
| ELUA -12 v -1200 | 12V | 1200 | 3-1/8 | 5.28 | 0.45 | 4 |
| ELUA -12 v -3000 | 3000 | 3-3/4 | 6 | 4-1/2 | ||
| ELUA -12 v -4000 | 4000 | 4-3/4 | 7.12 | 5-1/2 | ||
| ELUA -12 v -5000 | 5000 | 6-3/4 | 9.38 | 8 | ||
| ELUA -17 v -2000 | 17V | 2000 | 3-1/8 | 5.3 | 0.67 | 4 |
| ELUA -17 v -4000 | 4000 | 3-3/4 | 6.8 | 4-1/2 | ||
| ELUA -17 v -6000 | 6000 | 4-3/4 | 7.4 | 5-1/2 | ||
| ELUA -17 v -10000 | 10000 | 6-3/4 | 10 | 8 | ||
Plaka ankrajı
|
|
|||||
| Kodlamak | Nominal Yük | Popüler uzunluk (l) | AXB | ||
| Ton | mm | mm | |||
| PA -2.5 | 2.5 | 55 | 120 | 70x70 | |
| PA -5.0 | 5.0 | 55 | 65 | 110 | 90*90 |
| PA -10.0 | 10.0 | 115 | 90*90 | ||
Düz inşaat demiri çapa
|
|
||||
| Kodlamak | Nominal Yük | Popüler uzunluk | ||
| Ton | L (mm) | |||
| SRA -2.5 | 2.5 | 400 | 520 | |
| SRA -4.0 | 4.0 | 510 | 720 | 1150 |
| SRA -5.0 | 5.0 | 580 | 900 | |
| SRA -7.5 | 7.5 | 750 | 1150 | |
| SRA -10.0 | 10.0 | 870 | 1300 | |
| SRA -15.0 | 15.0 | 1080 | 1550 | |
Ofset kaldırma çapası
|
|
|||||
| Kodlamak | Nominal Yük | Boyutlar (mm) | |||
| Ton | D | D1 | D2 | L | |
| Osla -1.3-227 | 1.3 | 10 | 19 | 25 | 227 |
| Osla -2.5-268 | 2.5 | 14 | 26 | 35 | 268 |
| Osla -4.0-406 | 4.0 | 18 | 36 | 45 | 406 |
| Osla -5.0-466 | 5.0 | 20 | 36 | 50 | 466 |
| Osla -7.5-664 | 7.5 | 24 | 46 | 60 | 664 |
| Osla -10.0-667 | 10.0 | 28 | 46 | 70 | 667 |
| Osla -15.0-825 | 15.0 | 34 | 69 | 85 | 825 |
| Osla -20.0-986 | 20.0 | 38 | 69 | 98 | 986 |
Göz alıcısı
|
|
|||||
| Kodlamak | Nominal Yük | Boyutlar (mm) | |||
| Ton | D | D1 | L | S | |
| Ea -1.3-65 | 1.3 | 10 | 19 | 65 | 8 |
| Ea -2.5-90 | 2.5 | 14 | 26 | 90 | 10 |
| Ea -5.0-120 | 5.0 | 20 | 36 | 120 | 14 |
| Ea -10.0-180 | 10.0 | 28 | 46 | 180 | 20 |
| Ea -20.0-250 | 20.0 | 38 | 69 | 250 | 28 |
Güvenlik faktörü 3: 1. Diğer farklı uzunluklar ve yük kapasiteleri .
Paslanmaz Çelik 304 (A2) / 316 (A4) / 20mn2aare Talep üzerine mevcut
Spesifikasyon: 1.3T, 2.5T, 4T, 5T, 7.5T, 10T, 15T, 20T, 32T
Yüzey:Orijinal renk . çinko kaplama . sıcak daldırma galvanizli
Pazar
GME'nin iş kapsamı Avustralya, Kanada, Amerika Birleşik Devletleri, Tayland ve diğer ülkeleri ., müşteri tabanımızın ve üretim kapasitesinin sürekli genişlemesi ile kapsamaktadır . GME, müşterilere günde 12 saat proje tasarımı ve üretim hizmetleri sağlayabilir .
Küresel Head T Ankraj Test Raporu
Uygulama resmi
Kalite yönetim sistemi
Mayıs 2014'te fabrikamız kalite yönetim sistemi TS16949'u geçti ve Fabrikamız ISO14001, ISO9001 ve GB/28001.
Fabrikamız, müşteri yönelimine dayalı süreç yönetimini gerçekleştirir, süreç kontrolünü vurgulamak, kalite maliyet yönetimini ve atıkları azaltma . Ayrıca, ileri ürün kalitesi planlamasını (APQP), potansiyel başarısızlık modu ve etkiler analizi (FMEA), Üretim Parçası onay süreci (PPAP), ölçüm sistemi analizi (MAS) önleme yöntemi (MAS) önleme yöntemi kullanıyoruz {
5R Yönetim Malzeme Tedarik Sistemi
Satın alma yöneticimiz 7 yıldan fazla satın alma deneyimi vardır ve kalite kontrolü ve farklı fabrikaların, farklı ürünlerin ve farklı kalite seviyelerinin avantajları konusunda zengindir .
Ankraj seçimi için kriterler
Maksimum yük kapasitesi, kenar mesafesi ve montaj değerleri ilgili tablolarda bulunabilir . Hangi tür çapa seçilirse seçilir (çapa üzerinde hareket eden yüke dayanarak), aşağıdaki faktörler dikkate alınmalıdır:
● Sanatçıların ağırlığı
● Çapa sayısı
● Çapa düzeni
● Yük taşıyan ankraj sayısı
● Kaldırma içindeki açılış açısı
● Çapa diyagonal çekme özellikleri
● Dinamik yük
● Döşeme yatay olarak dökülür ve daha sonra eğim masası olmadan dik kaldırılırsa, yeterli takviye sağlayın
Çapa Sayısı
The number of anchors determines the type of hoist to be used. A hoist with more than two cables is statically uncertain if the anchors are aligned along a single axis. A hoist with more than three cables is considered to be statically uncertain if no measures are taken to ensure that the load is distributed between all anchors (e.g., using Uzatma ışınları, vb. .) .
Yük kapasitesi
Ankrajın yük kapasitesi şunlara bağlıdır:
● Kaldırma sırasında beton sıkıştırma mukavemeti odakları (küp testi 15 × 15 × 15 cm)
● Çapanın ankraj uzunluğu
● Kenar ve eksenel ankraj aralığı
● Yük yönü
● Takviye düzeni
Göreceli proje (ile)
Eylül 2019'da GME, Tayland Precast Beton Sergisine katıldı ve . sergisini başarıyla sonuçlandırdı.
Sergiden sonra müşterilere öğrenmek ve çözümler sunmak için müşterinin fabrikasına gittik .
Üretim atölyesi
Kapsamlı Laboratuvarlar
Ayak Ankraj Ambalajı Kaldırma
Ürün ambalajının kalitesi, ürünün kalitesini doğrudan etkiler . Bu nedenle, katı bir ambalaj yönetim sistemi oluşturduk:
katı sorumluluk sistemi
Ambalaj kalitesi için denetim sistemi
Bilimsel Kontrol İstatistiksel Yöntem
Denizde paketleme detayları
Ahşap Karton+ Dokuma Çanta+ Demir Kemer
1. 7 yıl içinde malların güvenilir korunması ve müşteri şikayeti yok .
2. Yükleme ve boşaltma mekanizasyonu ve otomasyonu için koşullar oluşturma .
3. Ambalaj boyutunu azaltın ve ulaşım maliyetlerini azaltın .
4. Ambalaj maliyetlerini kaydedin .
5. Malların envanterini kolaylaştırmak için .
6. Ambalaj standardizasyonunu tanıtın .
7. depolama maliyetlerini azaltmak için .
8. neme dayanıklı
Aşağıdaki gibi paketleme listesi
