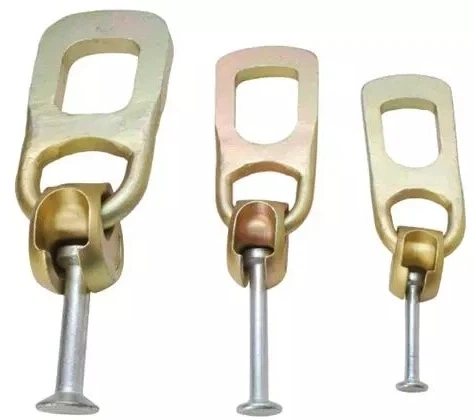

Kaldırma Kavraması Açıklaması
Kaldırma Debriyajı, çıkıntılı bir manivela koluna ve yüksek mukavemetli bir kefalete sahip yuvarlak bir ana gövdeye sahiptir. Ana gövdede köpek kemiği ankrajının kafasına geçen bir "T" yuvası bulunur. Ana gövdenin ve desteğin birleşik dönme yetenekleri, prefabrik panelin yük altında kaldırılmasına, döndürülmesine, eğilmesine ve/veya döndürülmesine olanak tanır.
Kaldırma kavramaları, kafa ankrajlarını kaldırmak ve taşımak için kullanılır. Kaldırma kavraması yüksek alaşımlı çelikten üretilmiş olup, çalışma yükünün 3 katı güvenlik faktörlerine göre test edilmiştir. Yapı, yukarı doğru kuvvet uygulandığında debriyajın kendiliğinden kilitlenmesini sağlar ve küresel kafalı kaldırma ankrajına sıkı ve güvenli bir bağlantı sağlar. Münferit durumlar için izin verilen yükler aşağıdaki tablodaki tablolardan alınabilir. Özellikle vinç ve kaldırma ekipmanlarının kullanımına ilişkin olanlar olmak üzere, kullanıldığı ülkenin kaza önleme düzenlemelerine her zaman uyulmalıdır.
Kaldırma kavraması, standart olarak 1.3-32.0 tondan başlayan yük grupları için ağır hizmet tipi bir kaldırma cihazıdır. Kaldırma kavramaları, AB Makine Direktifi 2006/42/EC ve VDI/BV-BS 6205'e uygun olarak tasarlanmış ve üretilmiştir. Kaldırma kavramaları, beton elemanların güvenli şekilde kaldırılması ve taşınmasına yönelik gereksinimleri karşılar.
| |
| Ürün adı | Kaldırma Debriyajı |
| Malzeme | Çelik |
| Paket | Naylon torbalar daha sonra ahşap palet içinde |
| Ile kullanmak için | Kaldırma ankrajları, kauçuk girinti oluşturucu |

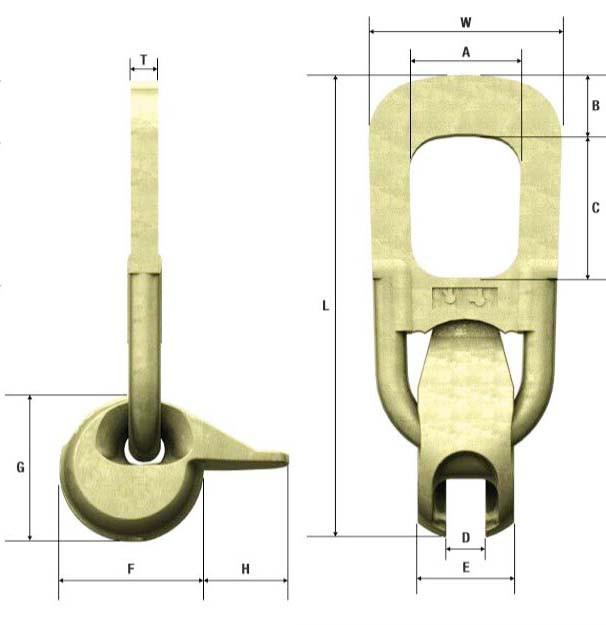

Kaldırma Kavraması Spesifikasyonu
| ||||||||||||||
| Sayı# | Yük Menzil (T) | L | W | T | A | B | C | D | E | F | G | H | Nihai kapasite gerginlikte (lbs) | Ağırlık (lbs) |
| GMEL1T | 1-1.3 | 7-11/32'' | 3'' | 1/2'' | 1-3/4'' | 7/8'' | 2-3/4'' | 15/32'' | 1-5/16'' | 2-1/8'' | 2-1/8'' | 1-1/16'' | 13000 | 2.00 |
| GMEL2T | 1.5-2.5 | 9'' | 3-1/2'' | 5/8'' | 2-1/8'' | 1'' | 3-3/8'' | 11/16'' | 1-5/8'' | 2-9/16'' | 2-1/2'' | 1-1/2'' | 25000 | 3.34 |
| GMEL4T | 3-5 | 11'' | 4-11 /16'' | 11/16'' | 2-5/8'' | 1-15/32'' | 3-7/16'' | 29-32'' | 2-1/4'' | 3-3/8'' | 3-1/2'' | 2-1/16'' | 50000 | 7.57 |
| GMEL8T | 6-10 | 15-1/2'' | 6-1/4'' | 1-1/16'' | 3-1/8'' | 2'' | 4-3/8'' | 1-1/4'' | 2-15/16'' | 4-1/2'' | 4-1/2'' | 2-5/8'' | 100000 | 22.15 |
| GMEL20T | 12-20 | 20'' | 7-11 /16'' | 1-3/8'' | 4-3/8'' | 2-13/16'' | 5-15/16'' | 1-11/16'' | 4-3/8'' | 5-5/8'' | 5-3/4'' | 3-7/16'' | 200000 | 44.76 |
L'nin uygulanmasıifting Debriyaj
Kaldırma kavraması, prefabrik beton bileşenlerin kaldırılmasının birincil uygulaması için yapılmıştır.
Paketleme
Küçük boyut için torbalarda ve daha sonra kontrplak kutuda paketlenir, büyük boyut için doğrudan kontrplak kutularda paketlenir.

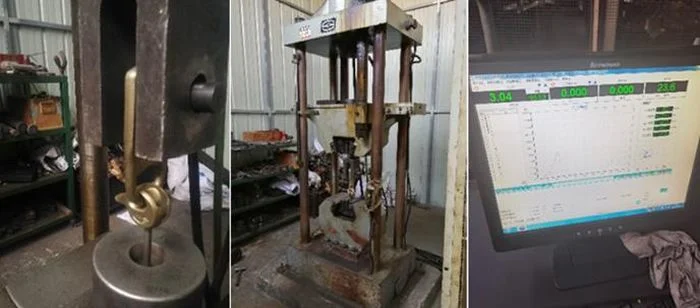

Çekme Testi:
Tüm üretim süreci ISO9001 standardına göre, üretim süreci içerisinde QCM olarak çekme testi ve boyut denetimi yapacağız,Sevkiyattan önce çekme testi yapın ve müşterimiz için EATHU'nun raporunu yayınlayın.

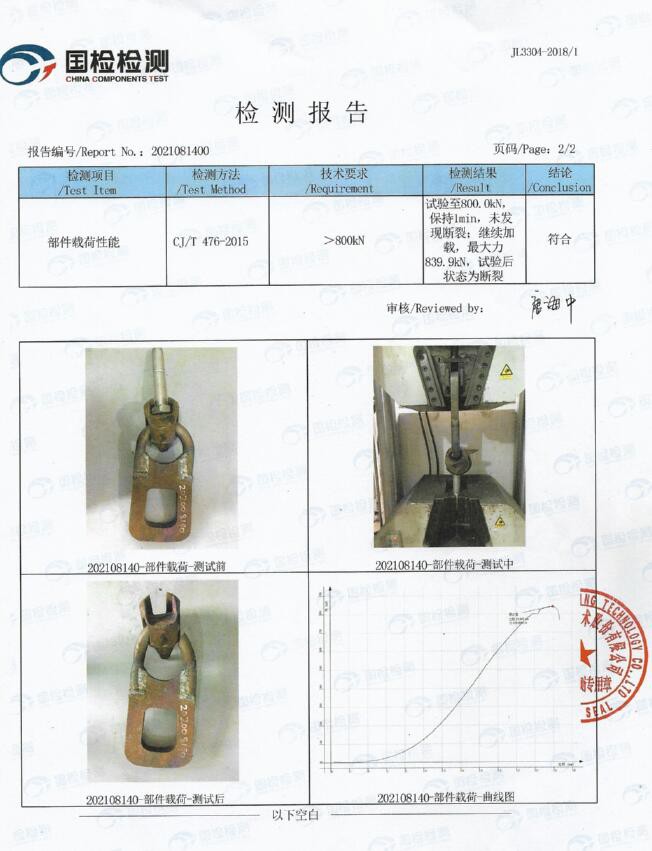

Test raporu
Kullanmadan Önce Muayene
Kancaların kullanım öncesi kontrolü aşağıdakileri kapsamalıdır:
1. WLL açıkça işaretlenmelidir.
2. Emniyet mandalı yerinde olmalı ve düzgün çalışmalıdır.
3. Kancada herhangi bir bozulma, çatlama, aşırı aşınma veya korozyon olup olmadığı kontrol edilmelidir.
NOT: Kancanın yatak yüzeyindeki aşınma, nominal boyutun yüzde 8'ini geçmemelidir.
4. Kancanın açıklığının üreticinin parametreleri dahilinde olup olmadığını kontrol edin. Kancanın aşırı açılması, noktasal yük veya aşırı yük olduğunun işaretidir.
5. Serbest bırakma kamları gibi hareketli parçaların serbest hareket edip etmediği kontrol edilmelidir.
6. Kanca, bilyalı bir döner kanca ise, kancanın serbestçe döndüğünü ve yatağın olağandışı sesler çıkarmadığını kontrol edin.
Olağandışı sesler genellikle rulman yorgunluğunun veya rulman arızasının işaretidir.
7. Kancanın dişli, işlenmiş bir sapı varsa, dişin iyi durumda olduğundan ve somunun diş üzerinde serbestçe döndüğünden emin olun.
