Manyetik Çubuk Nedir?

Gevşek bir vida veya aşınmış bir makine parçası ürün hattınıza girebilir ve geri çağırmaya, hasarlı bir miksere veya geri alamayacağınız bir şikayete dönüşebilir.

Manyetik bir çubuk, bunu gerçekleşmeden önce durdurmanın en basit yollarından biridir. Bu, ürün akışınızın içinde yer alan ve malzeme geçerken demirli metali dışarı çeken, paslanmaz çelik bir tüpün - içine kapatılmış, kalıcı bir mıknatıs ve manyetik bir çekirdek içeren silindirik bir alettir -. Güç yok, hareketli parça yok, yalnızca işini yapan bir mıknatıs var.

Ayırma ekipmanı tedarik ediyorsanız veya bunu yeni bir hat için belirliyorsanız, manyetik çubukların nasıl çalıştığı ve nereye takıldıkları hakkında aslında bilmeniz gerekenleri burada bulabilirsiniz.

Manyetik çubuk, metali ürün akışından çıkarmak için yapılmış silindirik bir ayırıcıdır. İçeride genellikle kalıcı bir mıknatıs (-, genellikle neodimyum) bulacaksınız, ancak ferrit ve samaryum kobalt da manyetik bir iletkenle eşleştirilmiş - seçeneklerdir, tümü paslanmaz çelik bir borunun içine kapatılmıştır, genellikle 304 veya 316 kalitedir.

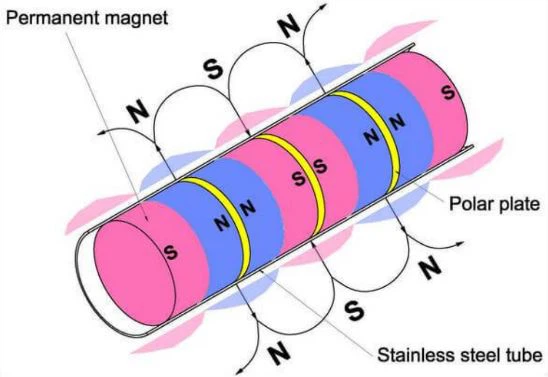

magnet discs and conductor discs stacked alternately

Çoğu çubuk tek bir katı mıknatıs değildir. Tüp boyunca dönüşümlü olarak istiflenen mıknatıs disklerden ve iletken disklerden yapılmıştır; bu, manyetik alanı tam olarak metali tutması gereken yüzeyde - güçlü bantlar halinde yoğunlaştırır.

Paslanmaz çelik muhafaza da önemlidir. Mıknatısın ürününüze doğrudan temas etmesini önler, korozyona karşı dayanıklıdır ve tekrarlanan yıkamalara karşı dayanıklıdır.

Mukavemet Gauss cinsinden ölçülür ve ticari çubuklar genellikle yaklaşık 2.500 ila 15.000 Gauss arasında herhangi bir yerde çalışır.

Malzeme ilerledikçe çubuğun manyetik alanı uzanıyor ve demir içeren her şeyi yakalıyor: demir talaşları, çelik parçaları, aşınmış makine parçaları. Bu parçacıklar, üzerlerinden daha fazla malzeme akmaya devam etse bile yüzeye yapışır ve orada kalır.

Manyetik olmayan-her şey dokunulmadan hareket etmeye devam eder. Mekanizmanın tamamı bu aslında - motor yok, sensör yok, hareketli parça yok. Çubuk, malzemenin çalıştığı süre boyunca pasif olarak çalışır

Sonunda yakalanan metalin çıkması gerekir. Çoğu çubukta, onu çekip yüzeyi silerek temizlersiniz veya birikintiyi tek bir hareketle serbest kalacağı bir uca doğru itersiniz.

Ürün akışınızdaki her metal parçası manyetik çubuğa aynı şekilde tepki vermez. Neyden yapıldığı, yakalanıp yakalanmayacağına karar verir - ve şekli de ne kadar kolay yakalanacağına karar verir.

Bir manyetik çubuk, nikel ve kobalt gibi daha kısa bir metal listesiyle birlikte yalnızca gerçekte manyetik olan -, çoğunlukla demir ve çeliği yakalar. Alüminyum, pirinç, bakır ve çoğu-manyetik olmayan paslanmaz çelik, el değmeden doğrudan içinden geçer. Kirlenme probleminiz bu metalleri içeriyorsa, manyetik çubuk size yardımcı olmayacaktır.

Demirli metaller arasında bile şekil sonucu değiştirir. Uzun, ince bir tel parçası veya pürüzlü bir talaş kolayca yakalanır çünkü alanın tutunabileceği çok sayıda kenar ve yüzeye sahiptir. Küçük, yuvarlak bir bilyeyi veya kompakt bir küpü yakalamak daha zordur -, daha az kenar açığa çıkar ve manyetik çekme gerçekleşmeden takla atarak geçip gidebilir.

Bu nedenle aynı ağırlığa sahip iki metal parçası, aynı çubuğun yakınında tamamen farklı davranabilir. Düz bir şerit kısa bir mesafeden içeri çekilebilirken, yuvarlak bir topağın yapışmadan önce pratik olarak yüzeye temas etmesi gerekir.

Manyetik çubukları, metal kirliliğinin bir ürünü bozabileceği veya ekipmanınızı bozabileceği her yerde bulacaksınız:

• Yiyecek veBher zaman: Geri çağırmayı tetiklemeden önce başıboş zımbaları, telleri ve aşınmış makine parçalarını yakalar.

• İlaçlar: En ufak bir metal izinin bile kalite kontrollerini geçemediği toz ve tablet hatlarını korur.

• PlastiklerPişleme: Metal parçalarını, aksi takdirde pahalı takımları çiğneyecekleri ekstrüderlerden uzak tutar.

• Kimyasallar: Dökme toz ve granüllerdeki kirliliği hassas ekipmanlara ulaşmadan çeker.

• Seramik: Fırınlamadan sonra eser miktarlar bile koyu lekeler olarak ortaya çıktığı için kil ve sırdaki demir lekelerini giderir.

• KömürHandling vePçiçekGnesil: Kırıcıları ve konveyörleri dökme malzeme akışlarındaki metal döküntülerinden korur.

• PilMmalzemePişleme: Ham tozları bir sonraki aşamaya geçmeden önce metal kirliliği açısından eler.

İster bir gıda hattını ister akü tesisini işletiyor olun, ekipman - hazne, boru veya konveyör - değişir ancak iş aynı kalır.

Tek bir çubuk her zaman doğru kurulum değildir. Akışınıza ve düzeninize bağlı olarak manyetik çubuklar birkaç farklı konfigürasyona sahiptir:

• Manyetik Çubuk: Korunacak tek bir akış yolunun olduğu kurulumlar için bir çubuk bir boruya veya küçük kanala düşürülür.

Magnetic Rod

• Manyetik Izgara: bir çerçeve içinde yan yana dizilmiş birkaç çubuk, böylece malzeme aralarındaki boşluklardan düşer; daha yüksek-hacimli akışlar için kullanılır.

Magnetic Grate

• Çekmece Mıknatısı: Çubuklar dışarı doğru açılan bir-çekmecede bulunur, böylece hattı uzun süre kapatmadan temizlik için tüm üniteyi çekebilirsiniz.

Drawer Magnet

Hangisinin uyacağı, yalnızca mıknatısın ne kadar güçlü olduğuna değil, malzemenizin nasıl hareket ettiğine bağlıdır.

Manyetik bir çubuk kağıt üzerinde oldukça güçlü olabilir ve takıldığında hala düşük performans gösterebilir. Gerçekte ne kadar yakalayacağına birkaç faktör karar verir:

Manyetik alan yüzeyde en güçlüsüdür ve hızla düşer. Hafifçe kenara yerleştirilmiş bir çubuk, doğrudan akıntıya oturan bir çubuktan çok daha fazlasını ıskalar.

Çok hızlı hareket eden malzeme, zayıf şekilde-çekilen parçacıkların içeri çekilmesi için çubuğun yakınında yeterince zaman harcamaz.

Yukarıda ele alınan nedenlerden dolayı, küçük, yuvarlak parçaları yakalamak, büyük veya pürüzlü olanlara göre daha zordur.

Bir ızgara veya rafta birbirinden çok uzağa yerleştirilen çubuklar, malzemenin dokunulmadan kayabileceği boşluklar bırakır.

Gauss derecesi önemlidir, ancak yalnızca tek parçadır. Yanlış noktaya yerleştirilen yüksek-mukavemetli bir çubuk yine de kirlenmenin geçmesine izin verir.

Manyetik çubukların kullanımı basittir, ancak alanın kendisi, özellikle daha güçlü, yüksek-Gauss versiyonlarıyla - gelişigüzel ele alınacak bir şey değildir.

Güçlü bir çubuk, gevşek bir aleti, cıvatayı veya başka bir mıknatısı, arada kalan bir parmağı ezmeye yetecek kadar hızlı bir şekilde kendisine doğru çekebilir. Kurulum veya temizlik sırasında gevşek metal nesneleri ve aletleri çubuktan uzak tutun.

Saha kalp pillerini, diğer implante tıbbi cihazları ve sabit diskler veya kredi kartları gibi hassas ekipmanları etkileyebilir. Kalp pili taşıyan herkes güvenli bir mesafeyi korumalıdır ve siz de çubuğu manyetik depolama ortamından uzak tutmak isteyeceksiniz.

Doğru manyetik çubuğu seçmek, kurulumunuzla ilgili bir dizi pratik soruya bağlıdır:

• Manyetik Güç: Gauss derecesini kirlilik seviyenizle eşleştirin; ince tozlar ve ağır metaller, temel bir temizleme geçişinden daha fazla çekmeye ihtiyaç duyar.

• Çap ve Uzunluk: Haznenize, borunuza veya kanalınıza uyacak şekilde boyutlandırılmıştır; daha geniş çaplar daha fazla akışı kapsar, ancak kurulum için yeterli açıklığa ihtiyaç vardır.

• Malzeme Sınıfı: Genel kullanım için 304 paslanmaz, daha iyi korozyon direnci için 316 veya 316L.

• Sıcaklık Değeri: Sipariş vermeden önce proses sıcaklığınızı çubuğun nominal aralığına göre kontrol edin.

• Bitiş Stili: Çubuğun mevcut ekipmanınıza nasıl monte edildiğine bağlı olarak dişli, pürüzsüz veya gömme başlı.

• Temizleme Sıklığı: Çıkarılması zor olan bir çubuk, olması gerekenden daha az sıklıkta temizlenir, bu nedenle erişimin ne kadar kolay olacağını da hesaba katın.

Hangi kombinasyonun hattınıza uyduğundan emin değilseniz, bize teknik özelliklerinizi gönderin; biz de işe uygun doğru çubuğu seçmenize yardımcı olalım.

Manyetik çubuk, gerçekten önemli bir iş yapan basit bir fikirdir. İyi bir kurulumu vasat bir kurulumdan ayıran şey konsept değildir. Önemli olan ayrıntılardır: malzemeniz için doğru güç, akışınız için doğru konfigürasyon, ortamınız için doğru muhafaza. Bunları doğru anladığınızda, yıllarca kimse düşünmeden işini sessizce yapar.

S: Metal kirlenmesini gidermek için manyetik çubuk ile metal dedektörü arasındaki fark nedir?

A: Manyetik bir çubuk, malzeme içinden akarken demirli metali fiziksel olarak uzaklaştırır. Bir metal dedektörü yalnızca orada olanı işaretler- çubuğun yakalayamayacağı-demir dışı metaller dahil- bu nedenle genellikle ikisinin birlikte çalışmasını istersiniz, birinin yerine diğerini değil.

S: Paslanmaz çelik ürünlerde manyetik çubuk kullanılabilir mi?

Cevap: Dereceye bağlıdır. 304 veya 316 gibi 300 serisi paslanmazların çoğu manyetik değildir, bu nedenle çubuğunuzdan dokunulmadan geçecektir. Bazı 400 serisi kaliteler manyetiktir ve diğer demir parçaları gibi yakalanırlar.

S: Üretim hattındaki metal kirliliği genellikle nereden geliyor?

C: Çoğunlukla zamanla gevşeyen veya aşınan - makine parçaları, bıçaklar ve bağlantı elemanlarının aşınmasından kaynaklanır. Geri kalanı genellikle ham malzemeleriniz veya ambalajınızla birlikte veya kazara işlem sırasında bırakılan aletlerden gelir.

S: Manyetik çubuğun çalışması için elektriğe ihtiyacı var mı?

C: Hayır. Standart bir manyetik çubuk tamamen içindeki kalıcı mıknatısla çalışır - güç yok, kablo yok, kontrol gerekmiyor. Pnömatik veya motorlu silecek gibi otomatik temizlemeyi eklerseniz o parçanın güce ihtiyacı olacaktır.

S: Manyetik çubuklar gıda veya ilaç kullanımı için herhangi bir sertifika gerektiriyor mu?

C: Çubuğun kendisi sertifikalı değildir, ancak sektörünüzün gerektirdiği - gıda sınıfı paslanmaz çelik-, pürüzsüz kaynaklar ve FDA veya HACCP uyumluluğunu destekleyen yapı özelliklerini karşılayacak şekilde üretilmesini sağlayabilirsiniz.

S: Manyetik çubuğun fiyatını ne etkiler?

C: Esas olarak mıknatıs sınıfı, paslanmaz çelik kalitesi ve ihtiyacınız olan özel uç stilleri veya boyutları. Satıcı yerine doğrudan üreticiden satın almak genellikle size daha az maliyetli olur.
